Coupleurs rapides hydrauliques de nettoyage faciles de visage affleurant, Parker Flat Face Couplers durable

LSQ-HDB, ISO16028, le type affleurant de visage accouplements hydrauliques en acier au carbone, se relient sous pression, zinc-nickel plaqué

Descripton :

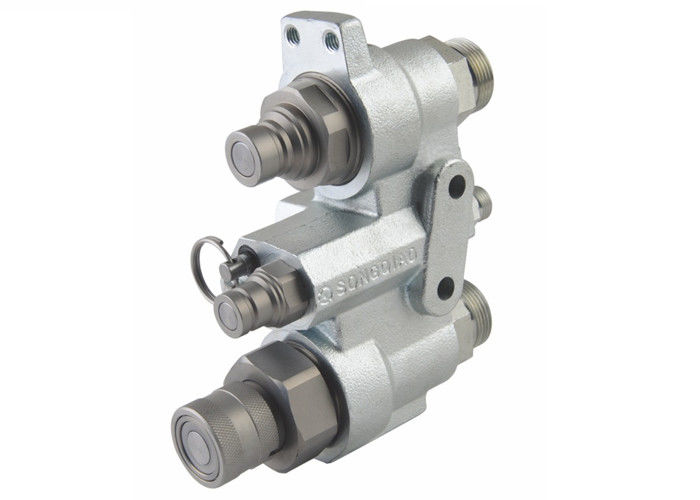

La série modulaire de valve de LSQ-HDB est la dernière innovation de Songqiao conçue pour répondre aux exigences du marché mobile d'équipement. Conçu avec le retour du marché et avec la collaboration principale d'OEM, elle a un système résiduel de décompression qui permet à un opérateur de relier et déconnecter les deux lignes de circuit avec de la pression résiduelle, dans le mâle et dans la femelle. La série modulaire de valve de LSQ-HDB est équipée des accouplements plats interchangeables de visage d'OIN 16028, a une conception modulaire pour des options gauches multiples, et tient compte d'un large éventail de tailles de coupleur : 1/2 (04), 3/4(08)

Applications

Ensabotent le boeuf, excavatrice, matériel de construction mobile

COMMENT EMPLOYER

Avant que pour coupler pour nettoyer la surface de contact plate de l'accouplement rapide pour éviter l'inclusion de sale dans le circuit.

Vidangez la pression résiduelle tirant le bouton et vidangez jusqu'à la pression résiduelle de l'accouplement supérieur, de vidanger vers le bas la pression résiduelle de l'accouplement inférieur.

AVERTISSEMENT

Ne soulagez pas la pression :

--Quand l'attachement n'est pas en position de repos

--Lors du fonctionnement de l'attachement (dû au danger du mouvement inattendu de l'attachement)

N'employez pas l'accouplement femelle débranché avec la haute fréquence de pression d'impulsion.

Couple-ne désaccouplez pas avec l'écoulement et/ou la pression de pompe dans le circuit. DIS/connexion seulement permise avec de la pression résiduelle.

Couple-ne désaccouplez pas quand la température à l'intérieur du circuit est plus haute que 80 (176).

Quand les accouplements sont déconnectés, on lui suggère d'utiliser les chapeaux de protection.

Il est important de limiter la contamination dans le circuit pour éviter de compromettre la fonction des valves internes.

Reliez--Déconnectez la pression résiduelle maximale : 3625 (LIVRE PAR POUCE CARRÉ).

AVANTAGES

Le système convivial de soulagement tient compte de la connexion et de la séparation faciles avec de la pression résiduelle.

Il vidangent la pression résiduelle avant la connexion et la séparation, permettant à la connexion sans pression et sans effort en état de sécurité, afin de réduire le risque de blessure.

Il est facile nettoyer visage plat, aidant à ramener l'inclusion de la contamination au circuit hydraulique.

Perte de fluide minimale pendant la connexion/séparation, ramenant la perte de fluide à l'environnement.

Inclusion minimale d'air pendant la connexion/séparation, augmentant la fonction correcte du circuit.

La conception de la valve de l'accouplement interne breveté crée la chute de pression minimale, maintenant le rendement de circuit dans le système

Bonne résistance aux pressions d'impulsion.

Conception mince et flexible compacte (elle laissent employer la taille différente des accouplements).

Sûr et simple à nous

CARACTÉRISTIQUES ET OPTIONS TECHNIQUES

Interchangeabilité : équipé d'OIN 16028

accouplements disponibles dans la configuration différente et les différentes dimensions

Type d'accouplements : Visage plat

Connexion mécanique : Verrouillage des boules

Système de connexion : Poussez pour se relier

Système de séparation : Retrait de la douille de l'accouplement femelle

Connexion avec de la pression résiduelle : Après vidange de la pression avec le levier

Séparation avec de la pression résiduelle : Après vidange de la pression avec le levier

Joints : norme dans NBR (nitriles)

anneaux d'Anti-extrusion : PTFE
