Détails du produit
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: LSQ-FF
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: négociable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
Norme: |
OIN 16028 séries, visage plat |
Wp: |
Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
Matériel: |
Acier au carbone |
Taille: |
1/4' - 2' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
Norme: |
OIN 16028 séries, visage plat |
Wp: |
Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
Matériel: |
Acier au carbone |
Taille: |
1/4' - 2' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |

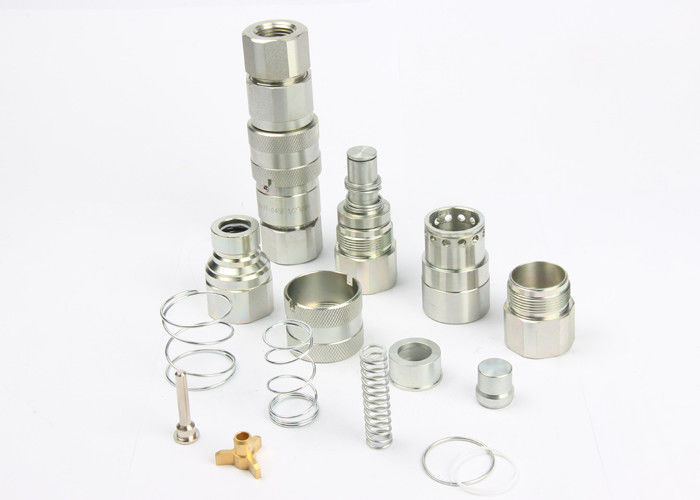

LSQ-FF, ISO16028, visage plat, type antigouttes accouplements rapides hydrauliques, série de clapet de Parker FEM/FEC
Applications :
• Attachements de chargeur de dérapage
• Outils hydrauliques
| Taille du corps (dedans) | 1 4(02) | 3 8(03) | 1 2(04) | 5 8(06) | 3 4(08) | 1(10) | 1-1/2(12) | 2(16) |
| Pression évaluée (livres par pouce carré) | 5000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
| Écoulement évalué (gal/mn) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Débordement (ml) | 0,006 | 0,012 | 0,02 | 0,026 | 0,032 | 0,035 | 0,05 | 0,1 |
| (maximum par débranchement) | ||||||||
| Température ambiante | -20℃ à +120℃ | |||||||
| Joint standard NBR matériel | ||||||||
• Il est facile nettoyer visage plat, aidant à ramener l'inclusion de la contamination au circuit hydraulique.
• Perte de fluide minimale pendant la connexion/séparation, ramenant la perte de fluide à l'environnement.
• Inclusion minimale d'air pendant la connexion/séparation, augmentant la fonction correcte du circuit.
• L'écoulement linéaire réduit la chute de pression interne de turbulence et, maintenant le rendement de circuit dans l'entier système.
• Bonne résistance aux pressions d'impulsion.
• Conception mince compacte.
• Sûr et simple pour employer.
• La série de LSQ-FF se conforme au niveau d'ISO16028.
• Compatible avec la série de marché des changes de PARKER, les séries de STUCCHI FIRG, les séries et le HANSEN FF d'AEROQUIP FD89 Série.
| OIN | NUMÉRO DE LA PIÈCE | LS | D | HEX1 | T | |
| 6,3 | LSQ-FF-02SF | 58,2 | 28 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03SF | 68,2 | 32 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03SF | 72,2 | 32 | 27 | 18 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99,8 | 48 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99,8 | 48 | 41 | 23,5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111,5 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12SF | 150 | 79,5 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16SF | 167 | 98,5 | 85 | 31 | G2 NPT2 |
| OIN | NUMÉRO DE LA PIÈCE | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-FF-02PF | 49,2 | 16,1 | 15,2 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03PF | 55,8 | 19,7 | 19,5 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03PF | 59,8 | 19,7 | 19,5 | 27 | 18 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04PF | 72 | 24,5 | 21,6 | 32 | 18 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04PF | 76 | 24,5 | 21,6 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06PF | 75,5 | 27 | 21,6 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93,8 | 30 | 29 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93,8 | 30 | 29 | 41 | 23,5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16PF | 123,9 | 73 | 40,5 | 75 | 31 | G2 NPT2 |
| OIN | NUMÉRO DE LA PIÈCE | L | D | HEX1 | HEX2 | T |
| 6,3 | LSQ-FF-02 | 96,2 | 28 | 20 | 20 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03 | 108,4 | 32 | 24 | 24 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03 | 116,4 | 32 | 27 | 27 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04 | 129,3 | 38 | 32 | 32 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04 | 137,3 | 38 | 36 | 36 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172,1 | 48 | 41 | 41 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172,1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12 | 233,4 | 79,5 | 65 | 65 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16 | 251,7 | 98,5 | 85 | 75 | G2 NPT2 |
