Détails du produit
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: LSQ-VEP
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: négociable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
Norme: |
OIN 16028 séries, visage plat |
Wp: |
Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
Matériel: |
Acier au carbone |
Taille: |
1/2'- 1-1/2 ' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Serrure de fil |
Norme: |
OIN 16028 séries, visage plat |
Wp: |
Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
Matériel: |
Acier au carbone |
Taille: |
1/2'- 1-1/2 ' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Serrure de fil |

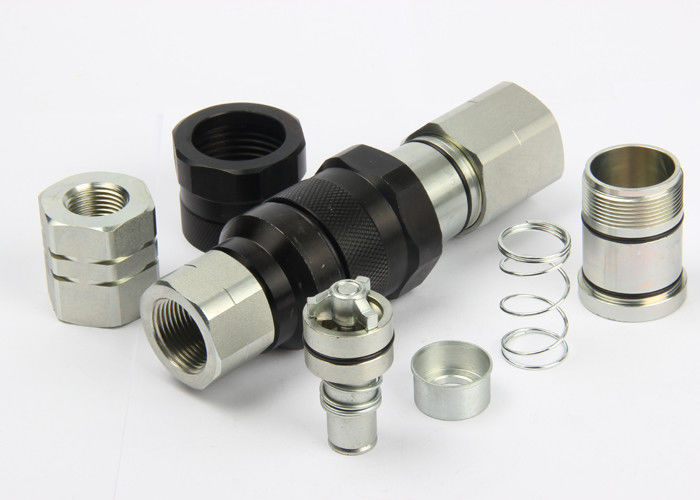

LSQ-VEP, visage affleurant et fileter les accouplements hydrauliques de LockedType en acier au carbone, le Chrome trois et zinc-nickel noir plaqué
Descripton :
Applications
Série de LSQ-VEP très utilisée dans au-dessous des équipements publics :
Matériels de construction de Protable
Outils hydrauliques
Véhicules
Caractéristiques :
Compatible avec la série de STCCHI VEP
COMMENT EMPLOYER
• Avant de se relier pour nettoyer la surface de contact plate de l'accouplement pour éviter l'inclusion de la contamination dans le circuit.
• Pour coupler pour tirer en avant la douille de connexion de l'accouplement femelle. Alignez l'accouplement femelle et masculin jugeant en avant la douille et le fil de connexion tournant ensemble la douille.
Maintenez les coupleurs alignés pendant le procédé de connexion. Ne poussez pas pour relier des accouplements.
Le vissage des fils devrait être fait à la main sans utilisation des outils pour la première partie de connexion.
L'utilisation des outils pour la deuxième partie de connexion peut être nécessaire s'il y a pression résiduelle élevée dedans le circuit.
Vissez la douille se reliante de la femelle jusqu'à ce que le contact de surface métallique avec l'accouplement masculin soit complet.
Serrez la douille à la base du mâle utilisant le couple de serrage Spec. comme indiqué dans la table
ci-dessous.
• Pour désaccoupler la douille de tour de la position de contact utilisant une clé, puis dévissent veiller le séjour d'accouplements aligné par le processus complet.
|
Taille du corps (dedans)
|
1 2(04)
|
5 8(06)
|
3 4(08)
|
1(10)
|
1-1/2(12)
|
|
|
Pression évaluée (livres par pouce carré)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
Écoulement évalué (gal/mn)
|
12
|
28
|
50
|
88
|
152
|
|
|
Température ambiante
|
-20℃ à +120℃
|
|||||
|
Joint standard NBR matériel
|
||||||
|
OIN
|
NUMÉRO DE LA PIÈCE
|
LS
|
D
|
HEX1
|
HEX2
|
T
|
|
|
13
|
LSQ-VEP-04SF
|
103,5
|
Φ49
|
S36
|
S46
|
16,5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08SF
|
133,5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10SF
|
145,2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12SF
|
187,5
|
Φ92
|
S65
|
S85
|
21
|
G1-1/2 NPT1-1/2
|
|
OIN
|
NUMÉRO DE LA PIÈCE
|
LS
|
C
|
d
|
E
|
HEX2
|
T
|
|
|
13
|
LSQ-VEP-04PF
|
95
|
18,8
|
24,54
|
M40*3
|
S36
|
16,5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06PF
|
98,8
|
19,5
|
27,04
|
M45*3
|
S36
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08PF
|
113,9
|
24
|
29,95
|
M50*3
|
S46
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10PF
|
123,5
|
24,8
|
36,05
|
M58*3
|
S55
|
21
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12PF
|
150
|
31,5
|
57
|
Tr80*4
|
S65
|
21
|
G1-1/2 NPT1-1/2
|
|
OIN
|
NUMÉRO DE LA PIÈCE
|
L
|
D
|
HEX1
|
HEX2
|
HEX3
|
T
|
|
13
|
LSQ-VEP-04
|
154,5
|
Φ49
|
S36
|
S46
|
S36
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06
|
164,3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08
|
189,4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
|
25
|
LSQ-VEP-10
|
207,2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12
|
263,5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1/2 NPT1-1/2
|
