Détails du produit
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: LSQ-TM
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: négociable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients
Capacité d'approvisionnement: 50 000 PCs/jour, accordant la capacité de l'atelier d'assemblée
Norme: |
Compatible avec la série de TH de TEMA |
Wp: |
Pression d'utilisation à 3000psi (barre 207) |
Matériel: |
Acier au carbone |
Taille: |
1/2"-1" |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
Norme: |
Compatible avec la série de TH de TEMA |
Wp: |
Pression d'utilisation à 3000psi (barre 207) |
Matériel: |
Acier au carbone |
Taille: |
1/2"-1" |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |

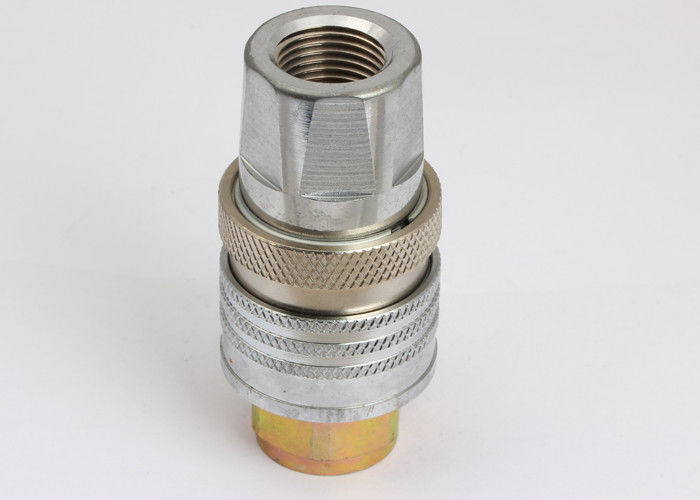

LSQ-TM, type de TH de TEMA, accouplements rapides hydrauliques en acier au carbone, Chrome trois
Descripton :
Type accouplement rapide hydraulique (acier) de fin de LSQ-TM
Applications : La série de LSQ-TM apporte à l'industrie une conception prouvée pour l'usage sur le matériel de construction, l'équipement de sylviculture, les machines agricoles, les machines d'aciérie d'outil d'huile et, et d'autres applications hydrauliques exigeantes.
Caractéristiques :
| Taille du corps (dedans) | 1/2 | 3/4 | 1 |
| Pression évaluée (livres par pouce carré) | 3000 | 3000 | 3000 |
| Écoulement évalué (gal/mn) | 12 | 28 | 50 |
| Température ambiante (joints de DST) | -20℃ à +120℃ | ||
| Joint standard | NBR | ||
Caractéristique d'accouplements de série de LSQ-TM :
1. reniflards disponibles pour empêcher la fuite désaccouplée.
2. les reniflards s'ouvrent automatiquement une fois couplés, dans la pression d'utilisation évaluée, de garder l'écoulement expeditely.
3. des pièces critiques sont durcies pour la longévité.
4. le mécanisme de boule-verrouillage fiable tient les moitiés de accouplement ensemble.
5. cogné et la prise sont précision usiné des actions solides de barre.
6. compatible avec la série de TEMA TH5000.
Comment EMPLOYER :
1. Avant de se relier nettoyez les pièces d'accouplement des accouplements pour éviter la contamination dans le circuit.
2. Pour coupler pour retirer la douille de l'accouplement femelle, alignez la femelle avec l'accouplement masculin
et la poussée une dans l'autre jusqu'aux deux moitiés sont entièrement reliées et libèrent la douille.
3. Pour désaccoupler pour retirer la douille de l'accouplement femelle, retirez la moitié de accouplement.
Représentation : Fluide d'essai : Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
Série de TPL (1/2 »)
| NUMÉRO DE LA PIÈCE. | T | ¢D | HEX1 | HEX2 | L | LS | LP |
| LSQ-TM-04 | G1/2 | 40 | S30 | S27 | 83,4 | 66,7 | 41,5 |
| LSQ-TM-06 | G3/4 | 52 | S38.3 | S36 | 94,5 | 76,4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113,8 | 92,4 |
56,5 |
