Détails du produit
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: LSQ-S2
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: négociable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
Norme: |
Série « B » d'OIN 7241-1, reniflard |
Wp: |
Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
Material: |
Carbon Steel |
Taille: |
1/8' - 1' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
Norme: |
Série « B » d'OIN 7241-1, reniflard |
Wp: |
Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
Material: |
Carbon Steel |
Taille: |
1/8' - 1' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
LSQ-S2, accouplements rapides hydrauliques d'ISO7241-B, usage universel, Parker 60Series
Descripton :

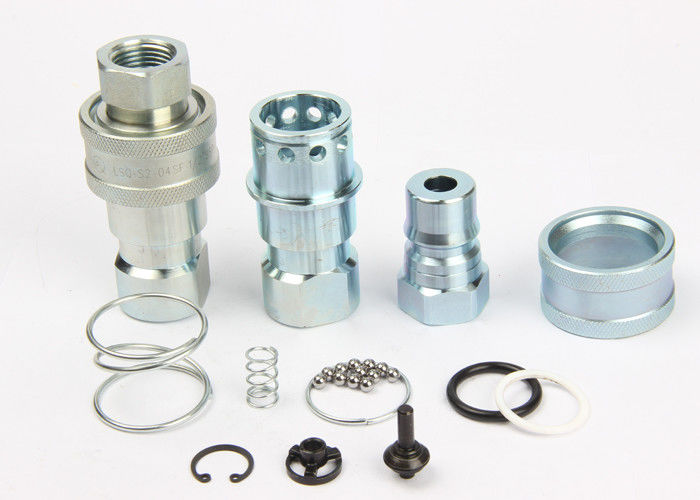

LSQ-S2 type accouplement rapide hydraulique (acier) de la fin
Applications :
• Lignes hydrauliques industrielles
• Traitement de nourriture et de produit chimique
• Lignes de l'eau et de liquide réfrigérant
• Équipement mobile
• Mai soit employé avec quelques gaz
Caractéristiques
| Taille du corps (dedans) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pression évaluée (livres par pouce carré) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Écoulement évalué (gal/mn) | 1 | 3 | 6 | 12 | 28 | 50 |
| Température ambiante | -20℃ à +120℃ | |||||
| Matériel de joint | NBR | |||||
Caractéristique d'accouplements de la série LSQ-S2 :
valves 1.Poppet disponibles pour empêcher la fuite désaccouplée.
les valves 2.Poppet s'ouvrent automatiquement une fois couplées, dans la pression d'utilisation évaluée, de garder l'écoulement expeditely.
les pièces 3.Critical sont durcies pour la longévité.
le mécanisme 4.Dependable de boule-verrouillage tient les moitiés de accouplement ensemble.
5.Socket et prise sont précision usinés des actions solides de barre.
La série 6.LSQ-S2 se conforme au niveau d'OIN 7241-B.
7.Compatible avec PARKER 60 séries, séries PLUS RAPIDES de HNV, séries d'AEROQUIP FD45 et séries de HANSEN HK.
Représentation : Fluide d'essai : Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
Série LSQ-S2 (1/4", 3/8", 1/2 », 3/4", 1")
Prise
| OIN | NUMÉRO DE LA PIÈCE. | LS | ¢D | HEX1 | T | |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02SF | 58 | 28,5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04SF | 74 | 44,5 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08SF | 103 | 63,5 | 41 | 23 | G1 NPT1 |
Prise
| OIN | NUMÉRO DE LA PIÈCE. | LP | d | C | HEX2 | T | |
| 5 | LSQ-S2-01PF | 29 | 10,8 | 19 | 14 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02PF | 36 | 14,2 | 22,8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04PF | 46,5 | 23,5 | 28 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06PF | 56 | 31,5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08PF | 63 | 37,8 | 45 | 41 | 23 | G1 » NPT1 » |
Couplé
| OIN | NUMÉRO DE LA PIÈCE. | L | ¢D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58,5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02 | 72 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03 | 80,5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04 | 93,5 | 44,5 | 28,5 | 28,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06 | 112,5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08 | 126,5 | 63,5 | 41 | 41 | G1 NPT1 |
