Détails du produit
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: LSQ-S9
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: négociable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
Norme: |
Compatible avec une série PLUS RAPIDE de TNV, reniflard |
Wp: |
Pressions d'utilisation à 4 000 livres par pouce carré (barre 275) |
Matériel: |
Acier au carbone |
Taille: |
1/4' - 1/2' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
Norme: |
Compatible avec une série PLUS RAPIDE de TNV, reniflard |
Wp: |
Pressions d'utilisation à 4 000 livres par pouce carré (barre 275) |
Matériel: |
Acier au carbone |
Taille: |
1/4' - 1/2' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |

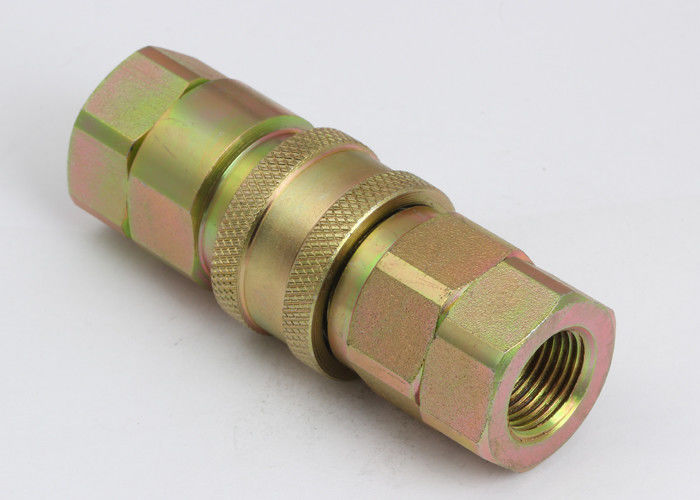

LSQ-S9 un TNV plus rapide échangent les accouplements rapides hydrauliques Chrome trois
Descripton :
LSQ-S9 type accouplement rapide hydraulique (acier) de la fin
Applications :
Matériel de construction
Équipement de sylviculture
Machines agricoles
Caractéristiques :
| Taille du corps (dedans) | 1/4 | 3/8 | 1/2 |
| Pression évaluée (livres par pouce carré) | 4000 | 4000 | 4000 |
| Écoulement évalué (gal/mn) | 3 | 6 | 12 |
| Température ambiante (joints de DST) | -20℃ à +120℃ | ||
| Matériel standard de joint | NBR | ||
Caractéristique d'accouplements de la série LSQ-S9 :
1. reniflards disponibles pour empêcher la fuite désaccouplée.
2. les reniflards s'ouvrent automatiquement une fois couplés, dans la pression d'utilisation évaluée, de garder l'écoulement expeditely.
3. des pièces critiques sont durcies pour la longévité.
4. le mécanisme de boule-verrouillage fiable tient les moitiés de accouplement ensemble.
5. cogné et la prise sont précision usiné des actions solides de barre.
6. compatible avec une série PLUS RAPIDE de TNV.
Représentation : Fluide d'essai : Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Série LSQ-S9 (3/8", 1/2 »)
| NUMÉRO DE LA PIÈCE. | T | HEX1 | HEX2 | ¢D | L | LS | LP |
| LSQ-S9-02 | NPT1/4 | 22 | 22 | 25,2 | 82,5 | 49,8 | 48 |
| LSQ-S9-03 | NPT3/8 | 25,4 | 25,4 | 30,5 | 81,7 | 50,6 | 48,8 |
| LSQ-S9-04 | NPT1/2 | 30,2 | 30,2 | 35 | 93,4 | 57,2 | 54,5 |
