Détails sur le produit:
Conditions de paiement et expédition:
|
| Norme: | Série « B » d'OIN 7241-1, reniflard | Wp: | Pressions d'utilisation à 1 000 livres par pouce carré (barre 69) |
|---|---|---|---|
| Matériel: | Laiton | Size: | 1/8' - 2' |
| Fil: | BSPP, BSPT, TNP, NPTF, SAE | Connexion: | Verrouillage des boules |
| Surligner: | Coupleur rapide hydraulique résistant d'abrasion,Fermant à clef les boules relient vite les garnitures hydrauliques LSQ-S7,Rapide reliez les garnitures hydrauliques |
||

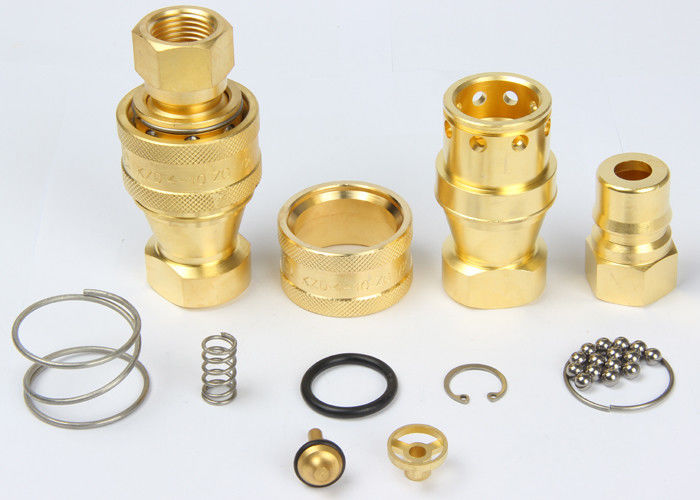

KZD, accouplements rapides hydrauliques d'ISO7241-B en fil femelle, laiton
Descripton :
Accouplement rapide pneumatique et hydraulique de haute performance de Milieu-pression de KZD (laiton)
Applications : KZD couplant une série rapide d'accouplements de reniflard interchangeable avec OIN 7241-1 « B » de norme internationale, construit en laiton. La série de « KZD » offre la résistance corrosive pour des applications compatibles avec le laiton dans des applications industrielles.
Caractéristiques
| Taille du corps (dedans) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Pression évaluée (livres par pouce carré) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Écoulement évalué (gal/mn) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Température ambiante (joints de DST) | -20℃ à +120℃ | ||||||||
| Matériel standard de joint | NBR | ||||||||
Caractéristique d'accouplements de série de KZD :
1. Reniflards disponibles pour empêcher la fuite désaccouplée.
2. Les reniflards s'ouvrent automatially une fois couplés dans la pression d'utilisation évaluée, de garder l'écoulement expeditely.
3. Le mécanisme de boule-verrouillage fiable tient les moitiés de accouplement ensemble.
4. La prise et la prise sont précision usinées des actions solides de barre.
5. La série de KZD se conforme à l'ISO7241-B standard.
6. Compatible avec PARKER 60 séries, séries PLUS RAPIDES de HNV, séries d'AEROQUIP FD45 et séries de HANSEN HK.
Représentation : Fluide d'essai : Oil-150SUS.
KZD (1/8", 1/4", 3/8", 1/2 ») KZD (3/4", 1", 11/4 », 11/2 », 2")
Prise
| OIN | NUMÉRO DE LA PIÈCE. | LS | ¢D | HEX1 | T | |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6,3 | KZD-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Note : Seulement la taille 01 08 se conforment au niveau d'OIN 7241-B | ||||||
Prise
| OIN | NUMÉRO DE LA PIÈCE. | LP | d | C | HEX2 | T | |
| 5 | KZD-01PF | 29 | 10,8 | 19 | 14 | 8 | G1/8 |
| 6,3 | KZD-02PF | 36 | 14,2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Note : Seulement la taille 01 08 se conforment au niveau d'OIN 7241-B | |||||||
Couplé
| OIN | NUMÉRO DE LA PIÈCE. | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6,3 | KZD-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZD-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Note : Seulement la taille 01 08 se conforment au niveau d'OIN 7241-B | ||||||
