Détails du produit
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: LSQ-S8
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: négociable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
La norme: |
Série « B » d'OIN 7241-1, reniflard |
Wp: |
Pressions d'utilisation à 1 000 livres par pouce carré (barre 69) |
Matériel: |
D'autres produits |
Taille: |
1/4' - 1' |
Le fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
La norme: |
Série « B » d'OIN 7241-1, reniflard |
Wp: |
Pressions d'utilisation à 1 000 livres par pouce carré (barre 69) |
Matériel: |
D'autres produits |
Taille: |
1/4' - 1' |
Le fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |

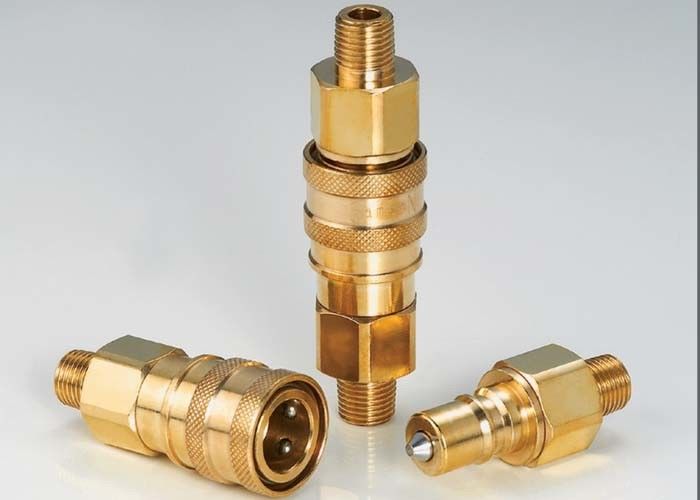

LSQ-S8, accouplements hydrauliques d'ISO7241-B en fil masculin, laiton
Descripton :
Accouplement rapide pneumatique et hydraulique de haute performance de la milieu-pression LSQ-S8 (LAITON)
Applications : Les accouplements LSQ-S8, sont employés à travers l'éventail des applications hydrauliques, ces doubles accouplements d'interruption peuvent être trouvés n'importe où que les lignes de transfert liquides doivent être reliées et déconnectées pour le fonctionnement ou l'entretien de l'équipement, et une perte de fluide est undesirable.LSQ-S8 sont employées sur le matériel de construction, l'équipement de sylviculture, les machines agricoles, les machines d'aciérie d'outil d'huile et, et d'autres applications hydrauliques exigeantes.
Caractéristiques
| Taille du corps (dedans) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pression évaluée (livres par pouce carré) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Écoulement évalué (gal/mn) | 3 | 6 | 12 | 28 | 50 |
| Température ambiante | -20℃ à +120℃ | ||||
| Matériel de joint de Stander | NBR | ||||
Caractéristique d'accouplements de la série LSQ-S8 :
1. reniflards disponibles pour empêcher la fuite désaccouplée.
2. les reniflards s'ouvrent automatiquement une fois couplés, dans la pression d'utilisation évaluée, de garder l'écoulement expeditely.
3. le mécanisme de boule-verrouillage fiable tient les moitiés de accouplement ensemble.
4. la prise et la prise sont précision usinées des actions solides de barre.
5. la série LSQ-S8 se conforme au niveau d'OIN 7241-B.
6. compatible avec PARKER 60 séries, séries PLUS RAPIDES de HNV, séries d'AEROQUIP FD45 et séries de HANSEN HK
| OIN | NUMÉRO DE LA PIÈCE. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S8-02SM | 62,5 | 27 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03SM | 68,5 | 35 | 27 | 13 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04SM | 77,5 | 45 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06SM | 93,5 | 54 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08SM | 98 | 64,5 | 41 | 20 |
ZG1 NPT1 |
| OIN | NUMÉRO DE LA PIÈCE. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S8- 14H | 53 | 14,2 | 22,5 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8- 15H | 55,5 | 19 | 25 | 27 | 13 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8- 16H | 64,5 | 23,5 | 28 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8- 18H | 74,5 | 31,4 | 36 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08SM | 78 | 37,8 | 40 | 41 | 20 | ZG1 NPT1 |
| OIN | NUMÉRO DE LA PIÈCE. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S8-02 | 94 | 27 | 22 | 22 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03 | 99 | 35 | 27 | 27 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04 | 115,5 | 45 | 30 | 30 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06 | 133 | 54 | 36 | 36 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08 | 136,5 | 64,5 | 41 | 41 | ZG1 NPT1 |
