Détails du produit
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: LSQ-S4
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: négociable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
Norme: |
OIN 5675 séries, robinet à tournant sphérique |
Wp: |
Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
Matériel: |
Acier au carbone |
Taille: |
1/4' - 1' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
Norme: |
OIN 5675 séries, robinet à tournant sphérique |
Wp: |
Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
Matériel: |
Acier au carbone |
Taille: |
1/4' - 1' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |

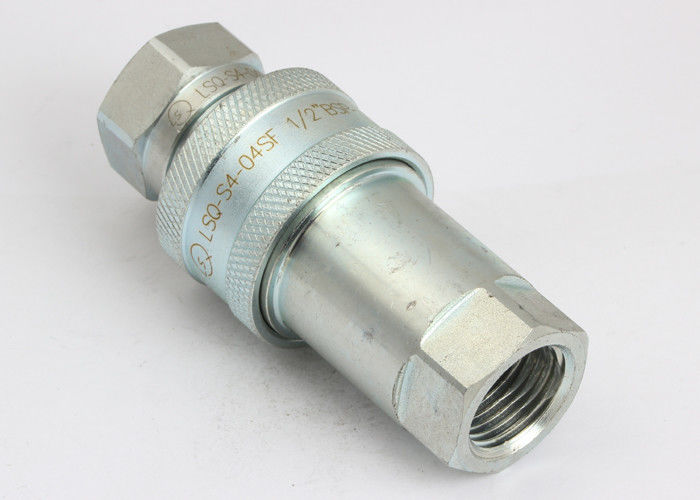

LSQ-S4, ISO5675, type rapide hydraulique de robinet à tournant sphérique relient des accouplements en acier au carbone, Chrome trois
Descripton :
Les robinets à tournant sphérique LSQ-S4 dactylographient l'accouplement rapide hydraulique (l'acier)
Applications : « LSQ-S4 » est une série rapide d'accouplements de robinet à tournant sphérique, construite en acier au carbone avec galvanisé
préparation de surface. Basé sur la bonne résistance à l'usure des robinets à tournant sphérique, les accouplements « LSQ-S4 » sont employés principalement dans des applications agricoles. La taille de 1/2 échangera OIN standard 7241-1 « A » de withinternational.
Caractéristiques :
| Taille du corps (dedans) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pression évaluée (livres par pouce carré) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Écoulement évalué (gal/mn) | 3 | 6 | 12 | 28 | 50 |
| Température ambiante (joints de DST) | -20℃ à +120℃ | ||||
| Matériel standard de joint | NBR | ||||
LSQ-S4 comporte :
1. Reniflards disponibles pour empêcher la fuite désaccouplée.
2. Robinets à tournant sphérique disponibles pour la fiabilité rocailleuse dans des applications hydrauliques résistantes dans la pression d'utilisation évaluée.
3. Dur, des boules d'alliage de chrome sont employées pour le clapet, il soient chargées sur le siège de valve par les ressorts.
4. La valve fournit un joint métal sur métal entre la boule et le siège inventé.
5. Des pièces critiques sont durcies pour la longévité.
6. Le mécanisme de boule-verrouillage fiable tient les moitiés de accouplement ensemble.
7. La prise et la prise sont précision usinées des actions solides de barre.
8. La série LSQ-S4 se conforme au niveau d'ISO5675.
9. Compatible avec PARKER 4000 séries et séries PLUS RAPIDES de NV/NS.
Représentation : Fluide d'essai : Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Série LSQ-S4 (1/4", 3/8", 1/2 », 3/4", 1")
Prise
| OIN | NUMÉRO DE LA PIÈCE. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S4-02SF | 53,5 | 27,6 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04SF | 66,3 | 38,6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82,5 | 48,2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF (E) | 83,5 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96,5 | 56 | 41 | 21 | G1 NPT1 |
| Note : Un échange PLUS RAPIDE de LSQ-S4-06SF, LSQ-S4-06SF (E) échange de Parker | ||||||
Prise
| OIN | NUMÉRO DE LA PIÈCE. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S4-02PF | 36 | 14,2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF (E) | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31,3 | 38 | 41 | 21 | G1 » NPT1 » |
| Note : Un échange PLUS RAPIDE de LSQ-S4-06SF, LSQ-S4-06SF (E) échange de Parker | |||||||
Montage de accouplement
| OIN | NUMÉRO DE LA PIÈCE. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S4-02 | 72,2 | 27,6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82,6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04 | 87,8 | 38,6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107,8 | 48,2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 (E) | 102 | 47,5 | 35 | 33,5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126,8 | 56,2 | 41 | 41 | G1 NPT1 |
| Note : Un échange PLUS RAPIDE de LSQ-S4-06SF, LSQ-S4-06SF (E) échange de Parker | ||||||
