Détails du produit
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: KZD
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: négociable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
Norme: |
Série « B » d'OIN 7241-1, reniflard |
Wp: |
Pressions d'utilisation à 1 000 livres par pouce carré (barre 69) |
Matériel: |
Laiton |
Taille: |
1/8' - 2' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
Norme: |
Série « B » d'OIN 7241-1, reniflard |
Wp: |
Pressions d'utilisation à 1 000 livres par pouce carré (barre 69) |
Matériel: |
Laiton |
Taille: |
1/8' - 2' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |

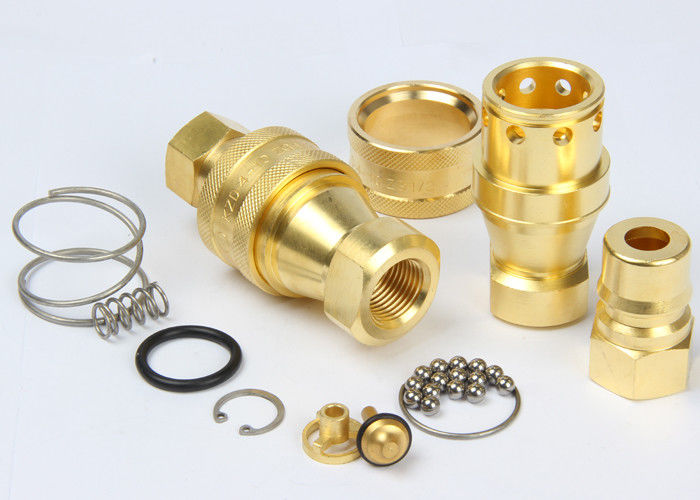

KZD, accouplements hydrauliques de libération rapide d'ISO7241-B en fil femelle, laiton
Descripton :
Accouplement rapide pneumatique et hydraulique de haute performance de Milieu-pression de KZD (laiton)
Applications : Des accouplements de KZD, sont employés à travers l'éventail des applications hydrauliques. Ces doubles accouplements d'interruption peuvent être trouvés n'importe où que les lignes de transfert liquides doivent être reliées et déconnectées pour le fonctionnement ou l'entretien de l'équipement, et une perte de fluide est indésirable. Principalement utilisé avec le fluide hydraulique. Des accouplements de KZD sont également employés avec les produits chimiques, l'eau, la vapeur, et quelques gaz.
Caractéristiques
| Taille du corps (dedans) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Pression évaluée (livres par pouce carré) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Écoulement évalué (gal/mn) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Température ambiante (joints de DST) | -20℃ à +120℃ | ||||||||
| Matériel standard de joint | NBR | ||||||||
Caractéristique d'accouplements de série de KZD :
La série 1.KZD se conforme à l'ISO7241-B standard.
2.Compatible avec PARKER 60 séries, séries PLUS RAPIDES de HNV, séries d'AEROQUIP FD45 et séries de HANSEN HK.
Représentation : Fluide d'essai : Oil-150SUS.
KZD (1/8", 1/4", 3/8", 1/2 ») KZD (3/4", 1", 11/4 », 11/2 », 2")
Prise
| OIN | NUMÉRO DE LA PIÈCE. | LS | ¢D | HEX1 | T | |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6,3 | KZD-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Note : Seulement la taille 01 08 se conforment au niveau d'OIN 7241-B | ||||||
Prise
| OIN | NUMÉRO DE LA PIÈCE. | LP | d | C | HEX2 | T | |
| 5 | KZD-01PF | 29 | 10,8 | 19 | 14 | 8 | G1/8 |
| 6,3 | KZD-02PF | 36 | 14,2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Note : Seulement la taille 01 08 se conforment au niveau d'OIN 7241-B | |||||||
Couplé
| OIN | NUMÉRO DE LA PIÈCE. | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6,3 | KZD-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZD-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Note : Seulement la taille 01 08 se conforment au niveau d'OIN 7241-B | ||||||
