Détails du produit
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: LSQ-S7
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: négociable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
La norme: |
Compatible avec la série de cupla de NITTO HSP, reniflard |
Wp: |
Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
Matériel: |
Acier au carbone |
Taille: |
1/4' - 1' |
Le fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
La norme: |
Compatible avec la série de cupla de NITTO HSP, reniflard |
Wp: |
Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
Matériel: |
Acier au carbone |
Taille: |
1/4' - 1' |
Le fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |

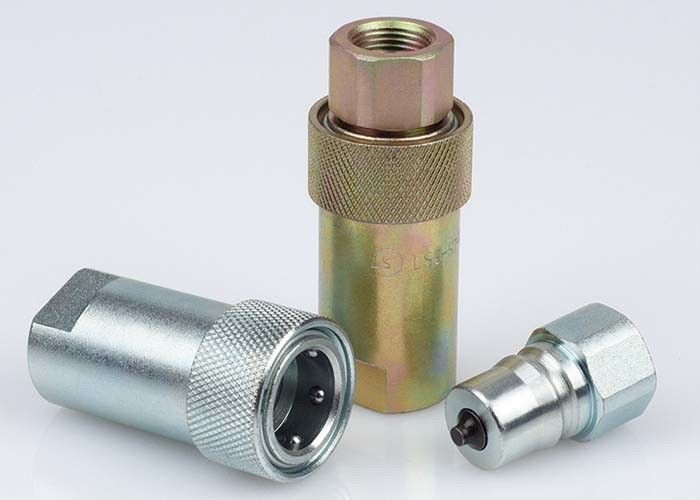

Type de cupla de LSQ-S7 Nitto HSP, accouplements hydrauliques en acier au carbone, Chrome trois
Descripton :
LSQ-S7 type accouplement rapide hydraulique (acier) de la fin
Applications : Les séries LSQ-S7 apportent à l'industrie une conception prouvée pour l'usage sur le matériel de construction, l'équipement de sylviculture, les machines agricoles, les machines d'aciérie d'outil d'huile et, et d'autres applications hydrauliques exigeantes.
Caractéristiques
| Taille du corps (dedans) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pression évaluée (livres par pouce carré) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Écoulement évalué (gal/mn) | 3 | 6 | 12 | 28 | 50 |
| Température ambiante (joints de DST) | -20℃ à +100℃ | ||||
| Matériel standard de joint | NBR | ||||
Caractéristique d'accouplements de la série LSQ-S7 :
1. reniflards disponibles pour empêcher la fuite désaccouplée.
2. les reniflards s'ouvrent automatiquement une fois couplés, dans la pression d'utilisation évaluée, de garder l'écoulement expeditely.
3. des pièces critiques sont durcies pour la longévité.
4. le mécanisme de boule-verrouillage fiable tient les moitiés de accouplement ensemble.
5. la prise et la prise sont précision usinées des actions solides de barre.
6. compatible avec la série de coupleur de NITTO HSP.
Représentation : Fluide d'essai : Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Série LSQ-S7 (1/4", 3/8", 1/2 », 3/4", 1")
Prise
| NUMÉRO DE LA PIÈCE. | LS | ¢D | HEX1 | T | |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Prise
| NUMÉRO DE LA PIÈCE. | LP | C | HEX2 | T | |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Montage de accouplement
| NUMÉRO DE LA PIÈCE. | L | ¢D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
