Détails sur le produit:
Conditions de paiement et expédition:
|
| Norme: | OIN 5675 séries, robinet à tournant sphérique | Wp: | Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
|---|---|---|---|
| Matériel: | Acier au carbone | Taille: | 1/4' - 1' |
| Fil: | BSPP, BSPT, TNP, NPTF, SAE | Connexion: | Verrouillage des boules |
| Surligner: | coupleur rapide hydraulique,ligne hydraulique vite se relier |
||

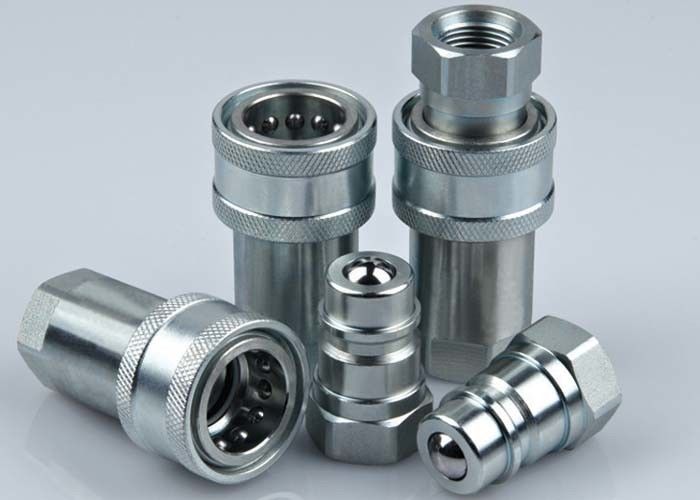

LSQ-S4, ISO5675, type de robinet à tournant sphérique accouplements hydrauliques en acier au carbone, Chrome trois
Descripton :
Les robinets à tournant sphérique LSQ-S4 dactylographient l'accouplement rapide hydraulique (l'acier)
Applications : La série LSQ-S4 apporte à l'industrie une conception prouvée pour l'usage sur le matériel de construction, l'équipement de sylviculture, les machines agricoles, les machines d'aciérie d'outil d'huile et, et d'autres applications hydrauliques exigeantes.
Caractéristiques :
| Taille du corps (dedans) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pression évaluée (livres par pouce carré) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Écoulement évalué (gal/mn) | 3 | 6 | 12 | 28 | 50 |
| Température ambiante (joints de DST) | -20℃ à +120℃ | ||||
| Matériel standard de joint | NBR | ||||
LSQ-S4 comporte :
1. Reniflards disponibles pour empêcher la fuite désaccouplée.
2. Robinets à tournant sphérique disponibles pour la fiabilité rocailleuse dans des applications hydrauliques résistantes dans la pression d'utilisation évaluée.
3. Dur, des boules d'alliage de chrome sont employées pour le clapet, il soient chargées sur le siège de valve par les ressorts.
4. La valve fournit un joint métal sur métal entre la boule et le siège inventé.
5. Des pièces critiques sont durcies pour la longévité.
6. Le mécanisme de boule-verrouillage fiable tient les moitiés de accouplement ensemble.
7. La prise et la prise sont précision usinées des actions solides de barre.
8. La série LSQ-S4 se conforme au niveau d'ISO5675.
9. Compatible avec PARKER 4000 séries et séries PLUS RAPIDES de NV/NS.
Représentation : Fluide d'essai : Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Série LSQ-S4 (1/4", 3/8", 1/2 », 3/4", 1")
Prise
| OIN | NUMÉRO DE LA PIÈCE. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S4-02SF | 53,5 | 27,6 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04SF | 66,3 | 38,6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82,5 | 48,2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF (E) | 83,5 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96,5 | 56 | 41 | 21 | G1 NPT1 |
| Note : Un échange PLUS RAPIDE de LSQ-S4-06SF, LSQ-S4-06SF (E) échange de Parker | ||||||
Prise
| OIN | NUMÉRO DE LA PIÈCE. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S4-02PF | 36 | 14,2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF (E) | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31,3 | 38 | 41 | 21 | G1 » NPT1 » |
| Note : Un échange PLUS RAPIDE de LSQ-S4-06SF, LSQ-S4-06SF (E) échange de Parker | |||||||
Montage de accouplement
| OIN | NUMÉRO DE LA PIÈCE. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S4-02 | 72,2 | 27,6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82,6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04 | 87,8 | 38,6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107,8 | 48,2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 (E) | 102 | 47,5 | 35 | 33,5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126,8 | 56,2 | 41 | 41 | G1 NPT1 |
| Note : Un échange PLUS RAPIDE de LSQ-S4-06SF, LSQ-S4-06SF (E) échange de Parker | ||||||
