Détails du produit
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: KZF
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: négociable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
Norme: |
Série « B » d'OIN 7241-1, reniflard |
Wp: |
Pressions d'utilisation à 1 000 livres par pouce carré (barre 69) |
Matériel: |
Acier inoxydable |
Taille: |
1/8' - 2' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
Norme: |
Série « B » d'OIN 7241-1, reniflard |
Wp: |
Pressions d'utilisation à 1 000 livres par pouce carré (barre 69) |
Matériel: |
Acier inoxydable |
Taille: |
1/8' - 2' |
Fil: |
BSPP, BSPT, TNP, NPTF, SAE |
Connexion: |
Verrouillage des boules |
KZF, raccords rapides hydrauliques ISO7241-B en acier inoxydable SS304
Descriptif :

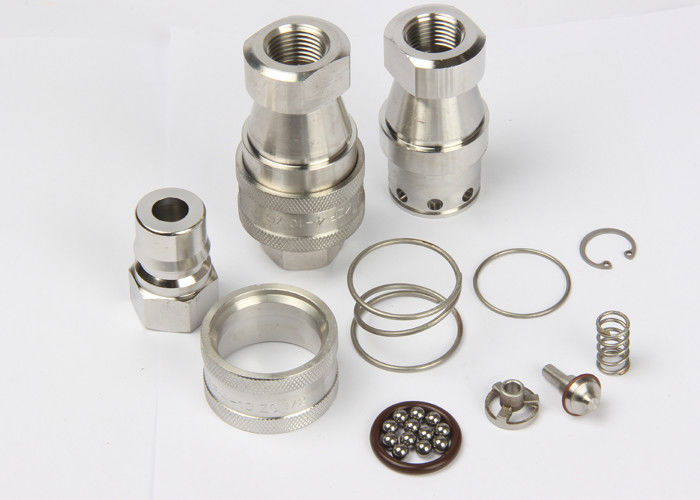

Raccord rapide hydraulique de type fermé KZF (acier inoxydable 304)
Les accouplements de la série KZF ISO.B sont conçus pour être résistants, durables et de qualité supérieure aux normes ISO concurrentes.
7241 produits.Ils sont parfaitement adaptés aux applications industrielles lourdes qui incluent généralement :
• Transformation et fabrication d'aliments
• Construction navale
• En mer
• Machine-outil/automatisation
• Raffineries de pétrole
• Aciéries
• Produits chimiques et pharmaceutiques
Caractéristiques
| Taille du corps (po) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Pression nominale (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Débit nominal (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Plage de température (joints std) | -20℃ à +120℃ | ||||||||
| Matériau de joint standard | VITON | ||||||||
Caractéristiques des accouplements de la série KZF :
1. Soupapes à clapet disponibles pour éviter les fuites non couplées.
2. Les vannes à clapet s'ouvrent automatiquement lorsqu'elles sont couplées, dans les limites de la pression de service nominale, pour maintenir le débit rapidement.
3. Un mécanisme de verrouillage à bille fiable maintient les moitiés d'accouplement ensemble.
4. La douille et la fiche sont usinées avec précision à partir de barres solides.
5. La série KZF est conforme à la norme ISO 7241-B
6. Compatible avec la série PARKER 60, la série FASTER HNV, la série AEROQUIP FD45 et la série HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Prise
| ISO | PARTNO. | LS | ￠D | HEX1 | UN | J |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| dix | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Remarque : Seules les tailles 01 à 08 sont conformes à la norme ISO 7241-B | ||||||
Brancher
| ISO | PARTNO. | LP | d | C | HEX2 | UN | J |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22,5 | 17 | 12.5 | ZG1/4 |
| dix | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Remarque : Seules les tailles 01 à 08 sont conformes à la norme ISO 7241-B | |||||||
Raccord de couplage
| ISO | N° DE PIÈCE | L | ￠D | HEX1 | HEX2 | J |
| 5 | KZF-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| dix | KZF-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZF-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Remarque : Seules les tailles 01 à 08 sont conformes à la norme ISO 7241-B | ||||||
