Détails sur le produit:
Conditions de paiement et expédition:
|
| Norme: | Compatible avec PARKER 3000 séries, fil verrouillé | Wp: | Pressions d'utilisation à 10 000 livres par pouce carré (barre 689) |
|---|---|---|---|
| Matériel: | Acier au carbone | Taille: | 1/4' - 3/8' |
| Fil: | TNP | Connexion: | Serrure de fil |
| Surligner: | Le coupleur rapide hydraulique de 6 gal/mn a fileté,Fil droit à haute pression couplant KZE-B,Type de connexion coupleur rapide hydraulique de KZE-B |
||

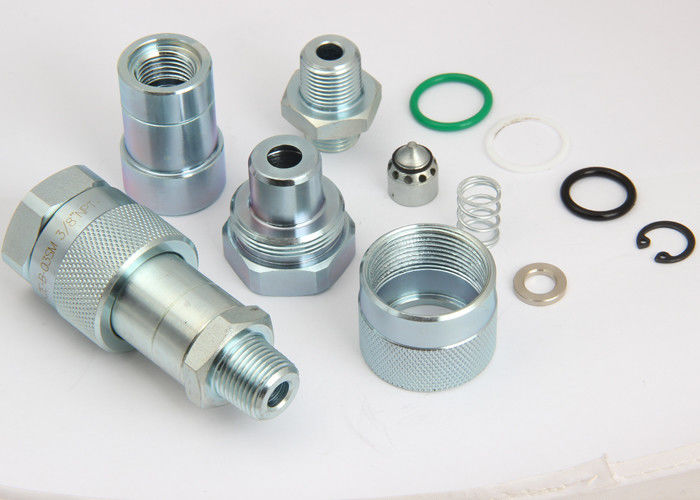

KZE-B a fileté le type de connexion, accouplements rapides hydrauliques dans la haute pression
Descripton :
Des couplages vissés par joint à haute pression de boule de KZE-B peuvent être reliés et déconnectés même avec un bas
pression hydraulique résiduelle dans la ligne. Le mécanisme de connexion de vis élimine Brinelling
(renfoncement des boules de verrouillage dans la gorge de retenue) et rend ainsi les accouplements appropriés à la haute
pressions et applications d'impulsion de pression. Deux tailles sont offertes, 1/4" et 3/8" TNP.
Applications :
• Béliers hydrauliques
• Outils hydrauliques portatifs
• Équipement de rabattement
Caractéristiques :
| Taille du corps (dedans) | 1/4 | 3/8 |
| Pression évaluée (livres par pouce carré) | 10,000 | |
| Écoulement évalué (gal/mn) | 3 | 6 |
| Température ambiante (joints de DST) | -20℃ à +120℃ | |
| Joint standard NBR matériel | ||
KZE-B comporte :
1. usiné du barstock en acier solide pour la longévité.
2. La série de KZE-B utilise un dispositif de verrouillage fileté de douille, compagnons avec les fils masculins assortis sur le mamelon. Les deux moitiés doivent être manuellement filetées ensemble pour la connexion.
3. dur, des boules d'alliage de chrome sont employées pour le clapet. Elles sont à ressort pour l'allocation des places positive de la valve.
4. La valve fournit un joint métal sur métal entre la boule et le siège inventé.
5. Le joint d'interface est un polyuréthane qui résiste à l'extrusion à haute pression.
6. Un arrêtoir fileté de valve fournit un arrêt de valve qui assure l'alignement positif de valve.
7. compatible avec PARKER 3000 séries et séries PLUS RAPIDES de PVVM.
Représentation : Fluide d'essai : Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Série de KZE-B (1/4", 3/8")
Prise
| NUMÉRO DE LA PIÈCE. | LS | ¢D | HEX1 | T | |
| KZB-B-02SM | 60,8 | 28,5 | 22 | 13,5 | NPT1/4 |
| KZB-B-03SM | 73,5 | 35 | 25 | 14,4 | NPT3/8 |
Prise
| NUMÉRO DE LA PIÈCE. | LP | C | HEX2 | T | |
| KZE-B-02PF | 32,5 | 11,2 | 19 | 13 | NPT1/4 |
| KZE-B-03PF | 35 | 16 | 32 | 13,5 |
NPT3/8
|
Montage de accouplement
| NUMÉRO DE LA PIÈCE. | L | ¢D | HEX1 | HEX2 | T |
| KZE-B-02 | 74,5 | 28,5 | 22 | 19 | NPT1/4 |
| KZE-B-03 | 83,5 | 35 | 25 | 32 | NPT3/8 |
