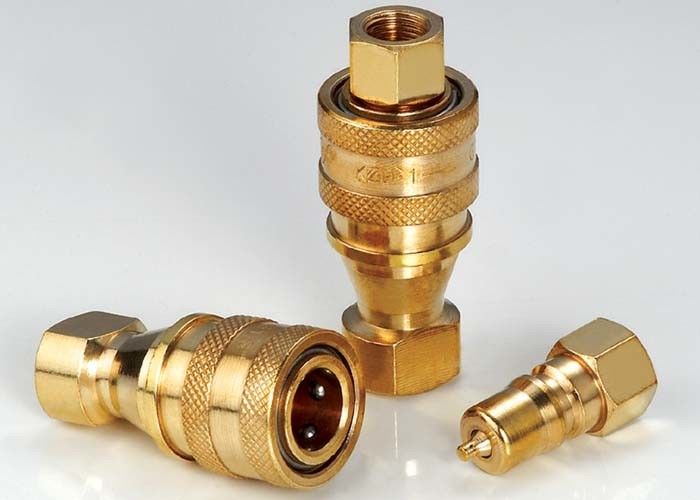

Rapides hydrauliques de KZD relient le laiton ISO7241-B de haute performance d'accouplements

KZD Hydraulic Quick Connect Couplings High Performance Brass ISO7241-B
KZD Hydraulic Quick Connect Couplings High Performance Brass ISO7241-B

Image Grand :  Rapides hydrauliques de KZD relient le laiton ISO7241-B de haute performance d'accouplements

Détails sur le produit:

Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: KZD

Conditions de paiement et expédition:

Quantité de commande min: Négociables
Prix: negotiable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
Description de produit détaillée
la norme: Série « B » d'OIN 7241-1, reniflard WP: Pressions d'utilisation à 1 000 livres par pouce carré (barre 69)
Matériau: Laiton Taille: 1/8' - 2'
Thread: BSPP, BSPT, TNP, NPTF, SAE Connexion: Verrouillage des boules
Surligner:

hydraulic line quick connect

,

hydraulic quick release coupling

KZD, accouplements hydrauliques d'ISO7241-B en fil femelle, laiton



Descripton :

Accouplement rapide pneumatique et hydraulique de haute performance de Milieu-pression de KZD (laiton)
Applications : Des accouplements de KZD, sont employés à travers l'éventail des applications hydrauliques. Ces doubles accouplements d'interruption peuvent être trouvés n'importe où que les lignes de transfert liquides doivent être reliées et être déconnecté pour le fonctionnement ou l'entretien de l'équipement, et une perte de fluide est indésirable. Principalement utilisé avec le fluide hydraulique. Des accouplements de KZD sont également employés avec les produits chimiques, l'eau, la vapeur, et quelques gaz.





Caractéristiques

Taille du corps (dedans) 1/8 1/4 3/8 1/2 3/4 1 1 (1/4) 1 (1/2) 2
Pression évaluée (livre par pouce carré) 1000 1000 1000 1000 1000 1000 800 800 800
Écoulement évalué (gal/mn) 1 3 6 12 28 50 75 100 150
Température ambiante (joints de DST) -20℃ à +120℃
Matériel standard de joint NBR



Caractéristique d'accouplements de série de KZD :

1. Reniflards disponibles pour empêcher la fuite désaccouplée.

2. Les reniflards s'ouvrent automatially une fois couplés dans la pression d'utilisation évaluée, de garder l'écoulement expeditely.

3. Le mécanisme de boule-verrouillage fiable tient les moitiés de accouplement ensemble.

4. La prise et la prise sont précision usinées des actions solides de barre.

5. La série de KZD se conforme à l'ISO7241-B standard.

6. Compatible avec PARKER 60 séries, séries PLUS RAPIDES de HNV, séries d'AEROQUIP FD45 et séries de HANSEN HK.



Représentation : Fluide d'essai : Oil-150SUS.

Rapides hydrauliques de KZD relient le laiton ISO7241-B de haute performance d'accouplements 0



                   KZD (1/8", 1/4", 3/8", 1/2 ») KZD (3/4", 1", 11/4 », 11/2 », 2")

Prise

Rapides hydrauliques de KZD relient le laiton ISO7241-B de haute performance d'accouplements 1

OIN NUMÉRO DE LA PIÈCE. LS ¢D HEX1 A T
5 KZD-01SF 48 24 14 8 G1/8
6,3 KZD-02SF 58 27 19 12,5 ZG1/4
10 KZD-03SF 65 35 22 13 ZG3/8
12,5 KZD-04SF 72,5 45 29 14 ZG1/2
20 KZD-06SF 88 54 36 17 ZG3/4
25 KZD-08SF 102 64,5 41 23 ZG1
31,5 KZD-10SF 115 69 54 27 ZG1-1/4
40 KZD-12SF 124 79 60 27 ZG1-1/2
50 KZD-16SF 132 102 77 30 ZG2
Note : Seulement la taille 01 08 se conforment au niveau d'OIN 7241-B



PriseRapides hydrauliques de KZD relient le laiton ISO7241-B de haute performance d'accouplements 2

OIN NUMÉRO DE LA PIÈCE. LP d C HEX2 A T
5 KZD-01PF 29 10,8 19 14 8 G1/8
6,3 KZD-02PF 36 14,2 22,5 17 12,5 ZG1/4
10 KZD-03PF 40 19 25 22 13 ZG3/8
12,5 KZD-04PF 44 23,5 28 27 14 ZG1/2
20 KZD-06PF 52 31,4 36 36 17 ZG3/4
25 KZD-08PF 62 37,8 40 41 23 ZG1
31,5 KZD-10PF 70 45 45 52 27 ZG1-1/4
40 KZD-12PF 75 50 49 60 27 ZG1-1/2
50 KZD-16PF 80 70 52 77 30 ZG2
Note : Seulement la taille 01 08 se conforment au niveau d'OIN 7241-B



CoupléRapides hydrauliques de KZD relient le laiton ISO7241-B de haute performance d'accouplements 3

OIN NUMÉRO DE LA PIÈCE. L ¢D HEX1 HEX2 T
5 KZD-01 58,5 24 14 14 G1/8
6,3 KZD-02 72,5 28 19 17 ZG1/4
10 KZD-03 80,5 35 22 22 ZG3/8
12,5 KZD-04 89 45 29 27 ZG1/2
20 KZD-06 105 54 36 36 ZG3/4
25 KZD-08 124,5 64,5 41 41 ZG1
31,5 KZD-10 140,5 69 54 52 ZG1-1/4
40 KZD-12 150,5 79 60 60 ZG1-1/2
50 KZD-16 160,5 102 77 77 ZG2
Note : Seulement la taille 01 08 se conforment au niveau d'OIN 7241-B
