Détails sur le produit:
Conditions de paiement et expédition:
|
| Norme: | Rectus 25KA | Wp: | 1.6MPa |
|---|---|---|---|
| Matériel: | Laiton | POIDS: | -20C à +120C |
| Surligner: | connecteurs pneumatiques d'air,rapides pneumatiques se relient |
||

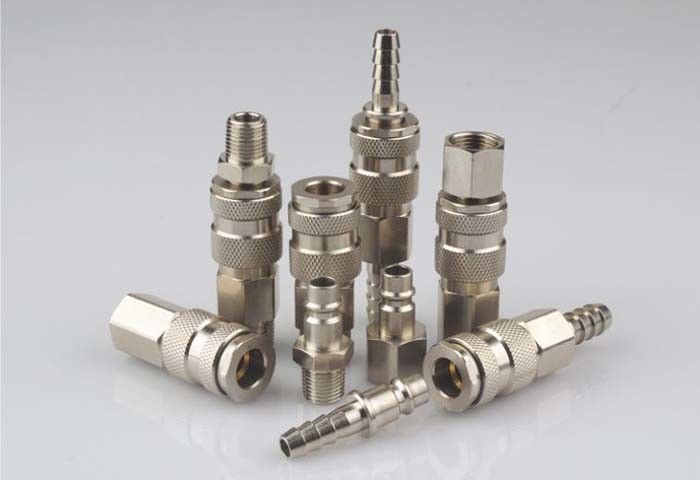

LSQ-25 Rectus 25KA, accouplements pneumatiques dans en laiton, nickelé
Descripton :
LSQ-25 ÉTROITEMENT DACTYLOGRAPHIENT L'ACCOUPLEMENT RAPIDE PNEUMATIQUE (LE LAITON)
Caractéristiques de → : il est très utilisé sur le marché de l'Europe.
Avantages de → : Structure simple, hauts soupape d'admission, diverses de l'eability d'interchang- et de la connexion.
Application de → : outils pneumatiques, produisant et chaîne de montage, équipements de machines.
Interchangeabilité de → : CEJN 320 séries de série, de Rectus 25KA et séries 26KA
Pression d'utilisation de → : 1.6Mpa.
La température fonctionnante de → : -20℃ à +120℃.
| NUMÉRO DE LA PIÈCE. | LS | D | HEX1 | T | d | |
| LSQ-25-02SM | 61,5 | 23,3 | 19 | 13 | ZG 1/4 | Φ7 |
| LSQ-25-03SM | 60 | 23,3 | 19 | 13 | ZG 3/8 | Φ11 |
| LSQ-25-04SM | 57,5 | 23,3 | 22 | 14 | ZG 1/2 | Φ14 |
| NUMÉRO DE LA PIÈCE. | LP | C | HEX2 | T | d | |
| LSQ-25- 14H | 39,5 | 20,5 | 17 | 13 | ZG 1/4 | Φ7.5 |
| LSQ-25- 15H | 40 | 20,5 | 17 | 13 | ZG 3/8 | Φ7.5 |
| NUMÉRO DE LA PIÈCE. | LS | D | HEX1 | T | d | |
| LSQ-25-02SF | 55,5 | 23,3 | 19 | 10 | G 1/4 | Φ14 |
| LSQ-25-03SF | 54,5 | 23,3 | 19 | 9 | G 3/8 | Φ14 |
| LSQ-25-04SF | 57,5 | 23,3 | 24 | 12 | G 1/2 | Φ14 |
| NUMÉRO DE LA PIÈCE. | LP | C | HEX2 | T | d | |
| LSQ-25-02PF | 36,5 | 20,5 | 17 | 13 | G 1/4 | Φ7.5 |
| LSQ-25-03PF | 36,5 | 20,5 | 19 | 13 | G 3/8 | Φ7.5 |
| NUMÉRO DE LA PIÈCE. | LS | D | HEX1 | T | d | |
| LSQ-25-02Shipping et manipulation | 70 | 23,3 | 19 | 20 | 7 | Φ4 |
| LSQ-25-03Shipping et manipulation | 73,5 | 23,3 | 19 | 25 | 9 | Φ5 |
| LSQ-25-04Shipping et manipulation | 73,5 | 23,3 | 19 | 25 | 11 | Φ7.5 |
| NUMÉRO DE LA PIÈCE. | LP | C | CP | T | d | |
| LSQ-25-01PH | 43 | 20,5 | 15 | 20 | 7 | Φ7.5 |
| LSQ-25-02PH | 48 | 20,5 | 15 | 25 | 9 | Φ7.5 |
| LSQ-25-03PH | 48 | 20,5 | 15 | 25 | 11 | Φ7.5 |
