Détails sur le produit:
Conditions de paiement et expédition:
|
Norme: | Compatible avec la série de cupla de NITTO HSP, reniflard | Wp: | Pressions d'utilisation à 5 000 livres par pouce carré (barre 345) |
---|---|---|---|
Matériel: | Acier au carbone | Taille: | 1/4' - 1' |
Fil: | BSPP, BSPT, TNP, NPTF, SAE | Connexion: | Verrouillage des boules |
Surligner: | ligne hydraulique vite relier l'acier au carbone,libération rapide hydraulique couplant LSQ-S7,Le type de Nitto HSP Cupla rapide relient des accouplements |

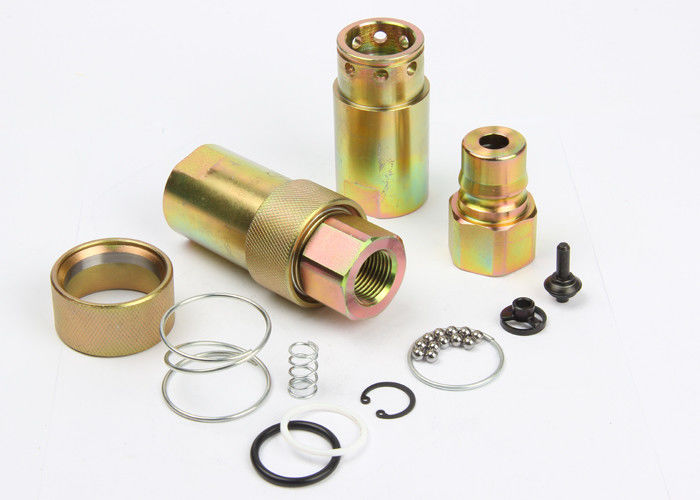

LSQ-S7, type de Nitto HSP Cupla, acier au carbone hydraulique d'accouplements de libération rapide
Descripton :
LSQ-S7 type accouplement rapide hydraulique (acier) de la fin
Applications : Les séries LSQ-S7 apportent à l'industrie une conception prouvée pour l'usage sur le matériel de construction, l'équipement de sylviculture, les machines agricoles, les machines d'aciérie d'outil d'huile et, et d'autres applications hydrauliques exigeantes.
Caractéristiques
Taille du corps (dedans) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Pression évaluée (livres par pouce carré) | 5000 | 4000 | 4000 | 3000 | 3000 |
Écoulement évalué (gal/mn) | 3 | 6 | 12 | 28 | 50 |
Température ambiante (joints de DST) | -20℃ à +100℃ | ||||
Matériel standard de joint | NBR |
Caractéristique d'accouplements de la série LSQ-S7 :
valves 1.Poppet disponibles pour empêcher la fuite désaccouplée.
les valves 2.Poppet s'ouvrent automatiquement une fois couplées, dans la pression d'utilisation évaluée, de garder l'écoulement expeditely.
les pièces 3.Critical sont durcies pour la longévité.
le mécanisme 4.Dependable de boule-verrouillage tient les moitiés de accouplement ensemble.
5.Socket et prise sont précision usinés des actions solides de barre.
6.Compatible avec des séries de coupleur de NITTO HSP.
Comment EMPLOYER :
1, avant de se relier nettoient les pièces d'accouplement des accouplements pour éviter la contamination dans le circuit.
2, pour coupler pour retirer la douille de l'accouplement femelle, alignent la femelle avec l'accouplement masculin
et la poussée une dans l'autre jusqu'aux deux moitiés sont entièrement reliées et libèrent la douille.
3, pour désaccoupler pour retirer la douille de l'accouplement femelle, retirent la moitié de accouplement.
Représentation : Fluide d'essai : Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Série LSQ-S7 (1/4", 3/8", 1/2 », 3/4", 1")
Prise
NUMÉRO DE LA PIÈCE. | LS | ¢D | HEX1 | T | |
LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Prise
NUMÉRO DE LA PIÈCE. | LP | C | HEX2 | T | |
LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Montage de accouplement
NUMÉRO DE LA PIÈCE. | L | ¢D | HEX1 | HEX2 | T |
LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
