Aperçu ProduitsCoupleurs rapides hydrauliques de visage affleurant

Tout le de fluide type verrouillé de visage de flaque non - de fil hydraulique plat des connecteurs LSQ-VEP

La Chine Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. certifications
Société professionnelle avec le service gentil et la réputation de haute qualité et élevée. Merci !

—— Sandy

Je suis en ligne une discussion en ligne

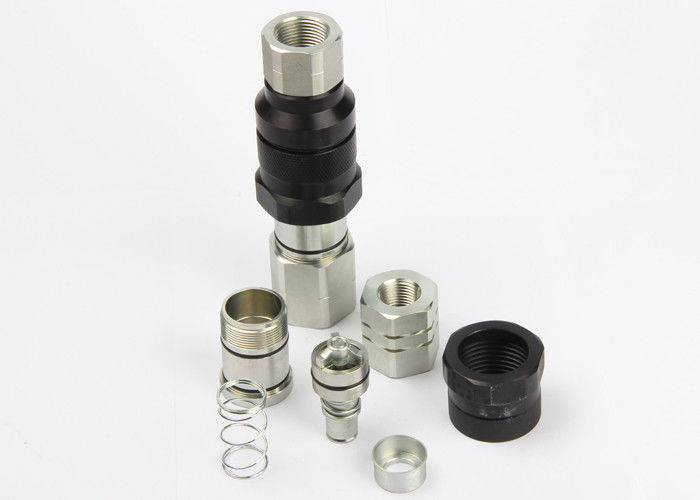

Tout le de fluide type verrouillé de visage de flaque non - de fil hydraulique plat des connecteurs LSQ-VEP

All Fluid Non - Spill Flat Face Hydraulic Connectors LSQ-VEP Thread Locked Type
All Fluid Non - Spill Flat Face Hydraulic Connectors LSQ-VEP Thread Locked Type

Image Grand :  Tout le de fluide type verrouillé de visage de flaque non - de fil hydraulique plat des connecteurs LSQ-VEP

Détails sur le produit:
Lieu d'origine: Ningbo, Chine (continent)
Nom de marque: SONGQIAO
Numéro de modèle: LSQ-VEP
Conditions de paiement et expédition:
Quantité de commande min: Négociable
Prix: negotiable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: d'ici 30 jours ou selon l'exigence de clients.
Capacité d'approvisionnement: 50,000pcs/day, accordant la capacité de l'atelier d'assemblée
Description de produit détaillée
Norme: OIN 16028 séries, visage plat Wp: Pressions d'utilisation à 5 000 livres par pouce carré (barre 345)
Matériel: Acier au carbone Taille: 1/2'- 1-1/2 '
Fil: BSPP, BSPT, TNP, NPTF, SAE Connexion: Serrure de fil
Surligner:

Connecteurs hydrauliques à face plate anti-déversement

,

tous les raccords rapides hydrauliques à face affleurante

,

raccords rapides hydrauliques à filetage verrouillé

LSQ-VEP, visage affleurant et accouplements hydrauliques de LockedType de fil en acier au carbone, Chrome trois et zinc-nickel noir plaqué



Descripton :



Applications

Série de LSQ-VEP très utilisée dedans au-dessous des équipements publics :

Matériels de construction de Protable

Outils hydrauliques

Véhicules



Caractéristiques :

1, nouvelle conception de valve, elle peut des dommages de résistance d'écoulement élevé et la pression de l'impulsion qui fournissant la représentation avancée.

2, conception spéciale de mamelon pour se relier sous pression, permet la connexion et la séparation avec des pressions résiduelles élevées.

3, la série de LSQ-VEP utilise un dispositif de verrouillage fileté de douille, compagnons avec les fils masculins assortis sur le coupleur. Les deux nantis doivent être manuellement filetés ensemble de la connexion.

4, nouveau traitement d'électrodéposition de chrome fournit la représentation antirouille avancée

5, accouplements de série de LSQ-VEP utilisent le clapet affleurant en se reliant ou en déconnectant, ceci signifie que seulement un peu de fluide peuvent être perdus pendant la déconnexion ou l'inclusion d'air pendant la reconnexion.

6, ce joint métallisé par BFT anti-éclatement est conçus pour empêcher l'éruption ou les dommages pendant des états graves de service.

7, barstock en acier solide usiné de forme pour la longévité compatible avec la série de STCCHI VEP



Taille du corps (dedans)
1 2(04)
5 8(06)
3 4(08)
1(10)
1-1/2(12)
Pression évaluée (livre par pouce carré)
7000
7000
7000
6000
5000
Écoulement évalué (gal/mn)
12
28
50
88
152
Température ambiante
-20℃ à +120℃
Matériel standard NBR de joint



Avantages



• Il est facile nettoyer visage plat, aidant à réduire l'inclusion de la contamination dans le circuit hydraulique.
• Perte de fluide minimale pendant la connexion/séparation, ramenant la perte de fluide à l'environnement.
• Inclusion minimale d'air pendant la connexion/séparation, augmentant la fonction correcte du circuit.
• L'écoulement interne de la conception de valve crée la chute de pression minimale, maintenant le rendement de circuit dans le système.
• Le système interne de valve de libération de pression permet une connexion facile avec de la pression résiduelle interne élevée.
• La conception modulaire tient compte du large éventail de configurations de port.
• De haute résistance avec des pressions d'impulsion.
• Sûr et simple pour employer.



Fluide d'essai : Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
Tout le de fluide type verrouillé de visage de flaque non - de fil hydraulique plat des connecteurs LSQ-VEP 0
Tout le de fluide type verrouillé de visage de flaque non - de fil hydraulique plat des connecteurs LSQ-VEP 1




OIN
NUMÉRO DE LA PIÈCE
LS
D
HEX1
HEX2
A
T
13
LSQ-VEP-04SF
103,5
Φ49
S36
S46
16,5
G1/2 NPT1/2
16
LSQ-VEP-06SF
114
Φ53.7
S41
S50
20
G3/4 NPT3/4
19
LSQ-VEP-08SF
133,5
Φ58.8
S46
S55
21
G1 NPT1
25
LSQ-VEP-10SF
145,2
Φ68.7
S55
S65
21
G1-1/4 NPT1-1/4
31,5
LSQ-VEP-12SF
187,5
Φ92
S65
S85
21
G1-1/2 NPT1-1/2



Tout le de fluide type verrouillé de visage de flaque non - de fil hydraulique plat des connecteurs LSQ-VEP 2




OIN
NUMÉRO DE LA PIÈCE
LS
C
d
E
HEX2
A
T
13
LSQ-VEP-04PF
95
18,8
24,54
M40*3
S36
16,5
G1/2 NPT1/2
16
LSQ-VEP-06PF
98,8
19,5
27,04
M45*3
S36
20
G3/4 NPT3/4
19
LSQ-VEP-08PF
113,9
24
29,95
M50*3
S46
21
G1 NPT1
25
LSQ-VEP-10PF
123,5
24,8
36,05
M58*3
S55
21
G1-1/4 NPT1-1/4
31,5
LSQ-VEP-12PF
150
31,5
57
Tr80*4
S65
21
G1-1/2 NPT1-1/2



Tout le de fluide type verrouillé de visage de flaque non - de fil hydraulique plat des connecteurs LSQ-VEP 3




OIN
NUMÉRO DE LA PIÈCE
L
D
HEX1
HEX2
HEX3
T
13
LSQ-VEP-04
154,5
Φ49
S36
S46
S36
G1/2 NPT1/2
16
LSQ-VEP-06
164,3
Φ53.7
S41
S50
S36
G3/4 NPT3/4
19
LSQ-VEP-08
189,4
Φ58.8
S46
S55
S46
G1 NPT1
25
LSQ-VEP-10
207,2
Φ68.7
S55
S65
S55
G1-1/4 NPT1-1/4
31,5
LSQ-VEP-12
263,5
Φ92
S65
S85
S65
G1-1/2 NPT1-1/2
